MM-CBE-IO
Производитель:М-МАКС СИСТЕМЫ
- Описание
- Спецификация
- 8x оптически изолированных RS-422/485
- Физическая защита линий связи от помех и перенапряжений
- Не имеет аналогов в отрасли
- Рабочая температура: от -40 до +85 °C

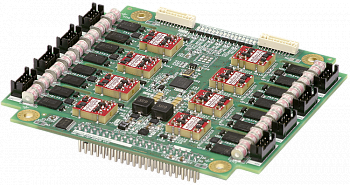

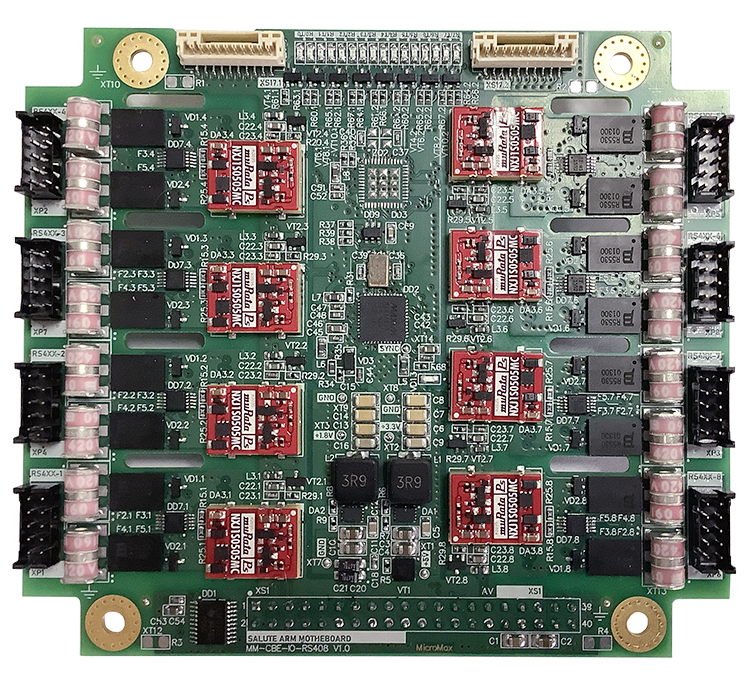

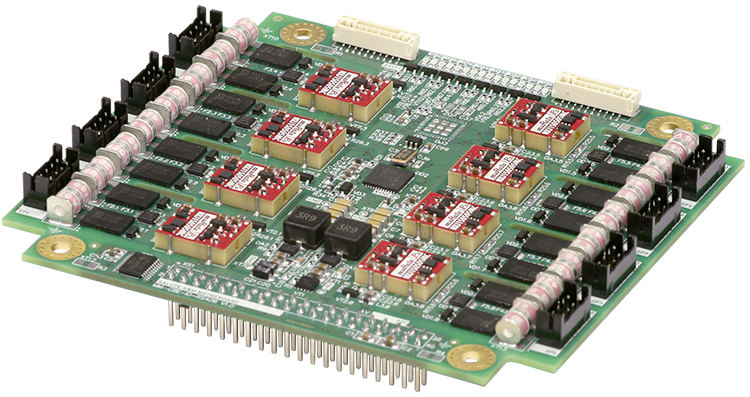

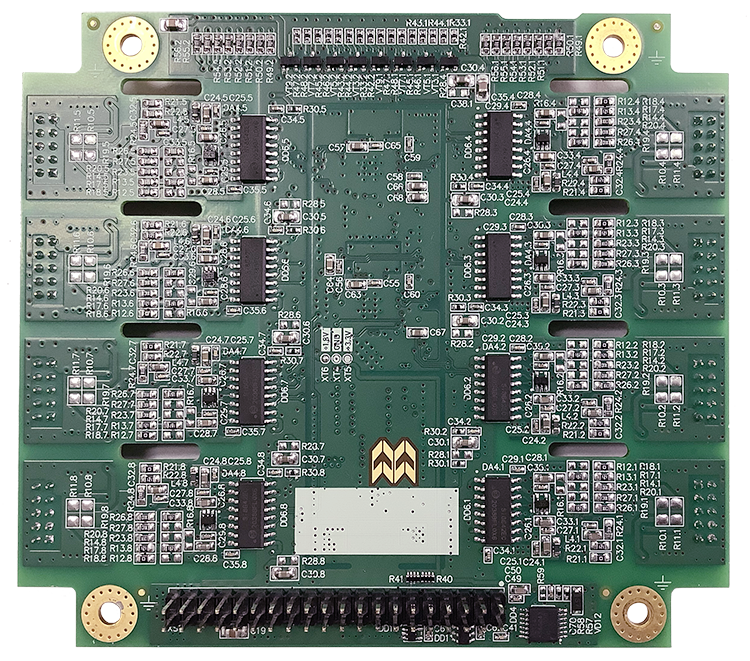

MM-CBE-IO — это плата расширения ввода-вывода для одноплатного компьютера MM-CBE с 8 оптически изолированными портами расширения RS422/485 с возможностью независимой конфигурации каждого порта отдельно независимо на дуплекс/полудуплекс, с обеспечением автоматического переключения «прием-передача» для полудуплексной передачи. Подключается к плате MM-CBE по принципу стека к стандартному SPI-интерфейсу.
В MM-CBE-IO обеспечена возможность программно-управляемого отключения электропитания каждого из восьми портов, с целью оптимизации энергосбережения конечной системы в целом. Обеспечена аппаратная возможность двустороннего дуплексного/полудуплексного обмена данными.
Сфера применения MM-CBE-IO — любые стандартные решения систем передачи данных промышленного уровня, связанные с двусторонним помехозащищенным (в контексте должной физической защиты линий передачи данных) обменом по конфигурируемым интерфейсам RS-422/485, на стандартных для данных интерфейсов скоростях до 115200 Кбод и выше.
| Технические характеристики: | |
| Последовательный ввод-вывод: | 8x оптически изолированных портов расширения RS-422/485 |
| Скорость передачи данных: | Управляется программно для каждой линии передачи данных в отдельности |
| Оптоизоляция: | До 3700 В RMS |
| Защита: |
Токовая перегрузка Короткое замыкание Электростатический разряд (IEC 61000-4-2, ESD) Помехи наносекундного диапазона (IEC 61000-4-4, EFT) |
| Интерфейс подключения: | Шина SPI |
| Индикация: |
2x индикатора на каждый последовательный порт (Rx/Tx) Есть возможность дополнительной установки сигнальных светодиодов активности линий на лицевую панель конечного устройства |
| Габариты, Ш x В x Г: | 107,97 x 95,89 x 20,18 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура: | От -40 до +85 °C |
| Влажность: | Рабочая: от 5 до 95 % (при +25 °C без выпадения конденсата) |
Компания оставляет за собой право вносить изменения в спецификации без уведомления и не несет ответственности за возможные неточности
