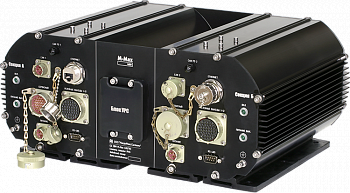

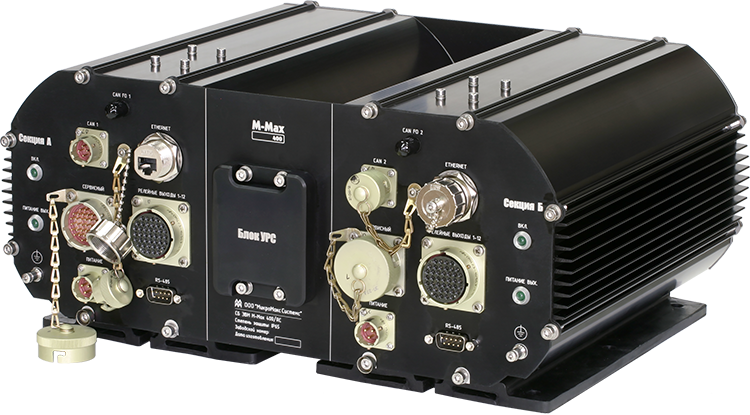

M-Max 400 RC

Блок увязки с релейными системами
М-МАКС СИСТЕМЫ Производитель:
М-МАКС СИСТЕМЫ
  • Описание
  • Спецификация
  • Архитектура ‘2-из-2’
  • Выдерживает удары до 40 g, вибрацию до 6 g
  • Защита от пыли и влаги IP65
  • Рабочая температура: от -40 до +70 °C

М-Мах 400 RC является компактным высоконадежным защищенным вычислителем для построения распределённых систем электрической централизации. Система предназначена для преобразования сигналов управления, получаемых по интерфейсу CAN (медная пара или одномодовое оптоволокно), в сигналы управления реле систем железнодорожной автоматики. Система M-Max 400 RC построена по архитектуре «2 из 2», применяющейся для повышения достоверности сигналов управления.

Два независимых идентичных вычислителя внутри M-Max 400 RC соединены между собой внутренними интерфейсами. К выходам управления внешние реле подключаются так, чтобы функционально реализовалась логическая схема «И» в управлении сигналом. Каждый вычислитель имеет независимый вход питания и встроенный суперконденсаторный источник бесперебойного питания (ИБП), обеспечивающий до 40 секунд работы системы. В зависимости от конфигурации система позволяет управлять 12 или 24 сдвоенных реле.

Технические характеристики
Интерфейсы: 12 или 24 релейных выхода (24 В, 132 мА, изоляция 2 кВ rms, каждый выход управляется двумя контролируемыми ключами, питание нагрузок от встроенного ИБП, контроль замыканий выходов)
2 CAN-интерфейса
1 порт Ethernet 10/100/1000 Мб/с
1 порт VGA
2 порта USB2.0
1 изолированный порт RS-232/422/485
CAN-интерфейс: ISO 11898, изолированный, до 1 Мб/с или
Оптические порты ST (single-mode),
Дистанция передачи:
20 км максимально (1 Мб/с)
Операционная система: Linux / Windows 7, 8, 10 / QNX
Питание: +12…+30 В постоянного тока (неизолированное)
Адаптер переменного тока ~100…240 В (опция)
Потребление энергии: 80 Вт (для всей системы)
Индикация: Индикатор включения
2 индикатора питания выхода
Корпус: Алюминиевый корпус
Пассивная (безвентиляторная) система охлаждения
Габариты (Ш x В x Г): 355 x 162 x 279 мм (для всей системы)

Условия эксплуатации и хранения

Пыль/влага: IP65
Рабочая температура: от -40 до +70 °C
Влажность: Рабочая: от 5 до 95 % (при +25 °C без выпадения конденсата)
Вибрация: Рабочая амплитуда ускорения до 6 g (3-500 Гц)
Удары: Предельное пиковое ударное ускорение до 40 g (3 мсек)

Компания оставляет за собой право вносить изменения в спецификации без уведомления и не несет ответственности за возможные неточности
